ADSS Fiber Optic Cable Explained: Structure, Benefits, and Buying Guide

هنگامی که یک مسیر فیبر باید از یک رودخانه، یک دره یا یک راهرو انتقال فشار قوی عبور کند، حفر یک ترانشه اغلب غیرممکن است. شما به کابلی نیاز دارید که بتواند در هوا رفته و خود را بین قطب ها حمل کند. کابل فیبر نوری تمام دی الکتریک خود پشتیبانی (ADSS) دقیقاً این کار را انجام می دهد. این یکی از پرکاربردترین طرح‌های کابل هوایی در شبکه‌های مخابراتی و شهری است. این راهنما توضیح می دهد که چگونه ساخته شده است، چه مزایایی دارد، و چه چیزی را باید قبل از سفارش بررسی کنید.

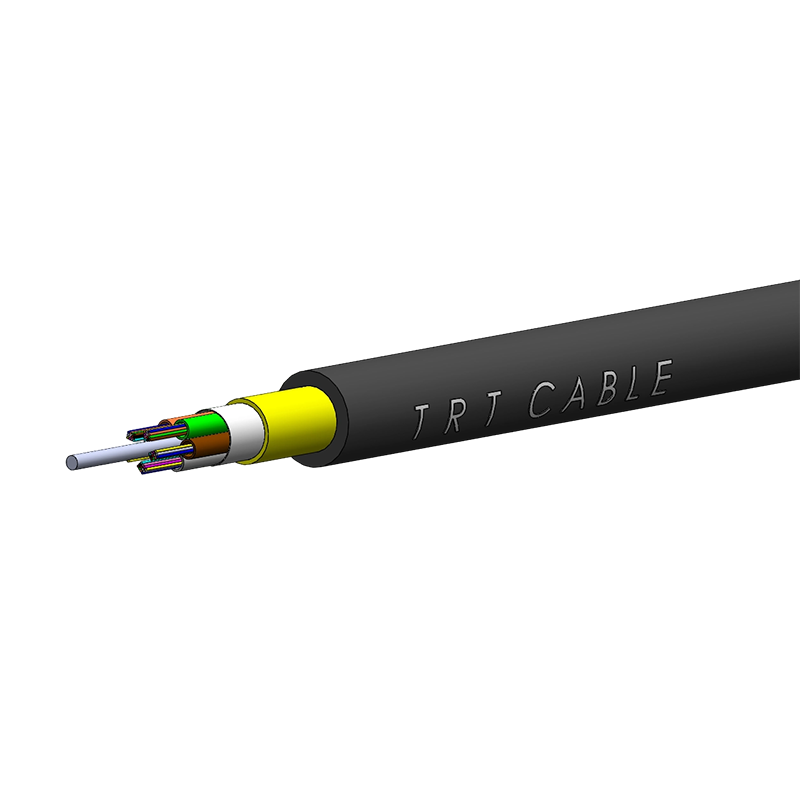

کابل فیبر نوری ADSS چیست؟

ADSS مخفف عبارت All-Dielectric Self-Supporting است. این کابل فیبر نوری است که فاقد اجزای فلزی است و در هنگام نصب بین دو قطب یا برج وزن خود را تحمل می کند. این یک تفاوت اساسی با کابل های هوایی سنتی است که برای حمل بار به یک سیم پیام رسان فولادی جداگانه متکی هستند.

طراحی تمام دی الکتریک به کابل عایق الکتریکی بالایی می دهد. می توان آن را بدون سیستم اتصال به زمین و بدون ایجاد تداخل الکترومغناطیسی روی همان قطب های خطوط برق فشار قوی نصب کرد. این باعث می‌شود که آن را برای تاسیسات برق، سیستم‌های راه‌آهن، اپراتورهای مخابراتی و پروژه‌های ستون فقرات طولانی‌مدت مناسب باشد.

از آنجایی که کابل خود را پشتیبانی می کند، نیازی به سیم پشتیبانی دوم ندارید. این به معنای لوازم جانبی کمتر، نقاط خرابی کمتر و تأثیر بصری کمتری بر زیرساخت‌های موجود است.

کابل نوری تمام دی الکتریک خود پشتیبانی در فضای باز این کابل ADSS از نخ آرامید به عنوان اعضای استحکام و یک ژاکت PE یا LSZH استفاده می کند که امکان نصب بدون قطع برق را فراهم می کند. وزن سبک و ظرفیت دهانه طولانی آن، آن را برای مسیرهای هوایی ایده آل می کند، بار برج و تاثیر بصری را کاهش می دهد. مشاهده محصول →

این خط تولید در ساختارهای PE و غلاف ضد ردیابی با تعداد فیبر از 4 تا 288 هسته موجود است که اکثر مسیرهای ستون فقرات هوایی را پوشش می دهد.

ساختار هسته کابل فیبر نوری ADSS

درک لایه های یک کابل ADSS به شما کمک می کند تا طراحی مناسب را مشخص کنید و از خرابی های میدانی جلوگیری کنید. از مرکز تا ژاکت بیرونی، در اینجا چیزی است که در یک کابل ADSS معمولی خواهید یافت.

لایه های ساختاری کلیدی

• فیبر نوری: فیبرهای تک حالته مانند G.652D یا G.657A در داخل لوله های شل قرار می گیرند. لوله الیاف را نگه می دارد و برای محافظت از آب با یک ژله تیکسوتروپیک پر شده است.
• عضو قدرت مرکزی: یک میله پلاستیکی تقویت شده با الیاف (FRP) از مرکز عبور می کند و سفتی محوری را فراهم می کند و از پیچ خوردگی جلوگیری می کند. کاملا دی الکتریک است.
• بسته لوله شل: چندین لوله در اطراف عضو مرکزی رشته شده است. این اجازه می دهد تا کابل بدون ایجاد فشار روی الیاف خم شود.
• مواد ضد آب: نوار یا نخ متورم دور هسته می پیچد. هنگامی که آب وارد می شود، منبسط شده و عبور طولی رطوبت را مسدود می کند.
• نخ آرامید: نخ آرامید که به صورت مارپیچ روی هسته قرار می گیرد، عنصر باربر است. مقدار آن حداکثر استحکام کششی و دهانه مجاز کابل را تعیین می کند.
• غلاف بیرونی: ژاکت پلی اتیلن (PE) یا ضد ردیابی (AT) کابل را از UV، رطوبت و ردیابی الکتریکی محافظت می کند.

غلاف پلی اتیلن در مقابل غلاف ضد ردیابی

مزایای کلیدی کابل فیبر نوری ADSS

مزایای کابل ADSS زمانی آشکار می شود که آن را با سایر گزینه های فیبر نوری هوایی مقایسه کنید.

• بدون نیاز به زمین: از آنجایی که کابل فلزی ندارد، نیازی به سیستم اتصال به زمین نیست. این امر طراحی را ساده می کند و باعث صرفه جویی در نیروی کار می شود.
• ایمنی الکترومغناطیسی: ADSS در برابر جریان های القایی از خطوط برق مصون است. این از گرمای بیش از حد، تداخل سیگنال و آسیب تجهیزات جلوگیری می کند.
• ساختار خود نگهدارنده: کابل وزن خود را نگه می دارد، بنابراین نیازی به سیم پیام رسان نیست. می تواند مسافت های چند صد متری را در یک بار طی کند.
• حمل و نقل سبک: بدون زره فولادی یا یک پیام رسان فولادی، کابل بسیار سبک تر از کابل های تقویت شده فلزی قابل مقایسه است و نصب میدانی را سریعتر می کند.
• مقاومت در برابر خوردگی: ساختار تمام دی الکتریک خطر زنگ زدگی را از بین می برد و آن را برای محیط های ساحلی و صنعتی مناسب می کند.
• سازگاری با قطب های موجود: اغلب می توانید ADSS را به تیرها و برج هایی که قبلاً با خطوط برق مشترک هستند وصل کنید و نیاز به زیرساخت های جدید را کاهش دهید.

ADSS در مقابل شکل-8 و سایر کابل های هوایی

رایج ترین جایگزین برای ADSS کابل شکل-8 است که دارای یک پیام رسان فولادی یکپارچه است. هر گزینه جای خود را دارد، اما در هر محیطی قابل تعویض نیستند.

اگر در حال مقایسه نحوه ساخت کابل های مختلف برای مسیرهای داخلی و خارجی هستید، تفاوت های ساختاری کابل فیبر نوری داخلی و خارجی توضیح می دهد که چگونه انتخاب اعضای غلاف و استحکام بر عملکرد نصب تاثیر می گذارد.

نحوه انتخاب کابل فیبر نوری ADSS مناسب

انتخاب کابل ADSS مناسب به منظور تطبیق طراحی کابل با مسیر، محیط و الزامات شبکه است. در اینجا متغیرهایی هستند که بیشترین اهمیت را دارند.

طول دهانه و افتادگی

فاصله بین دو نقطه نگهدارنده استحکام کششی مورد نیاز را تعیین می کند. دهانه های بلندتر به نخ آرامید بیشتر و کابلی با حداکثر کشش مجاز بیشتر نیاز دارند. شما همچنین باید فرورفتگی را تحت بار باد و یخ در نظر بگیرید، زیرا بارگیری در دنیای واقعی به وزن خود کابل محدود نمی شود.

تعداد فیبر و نوع فیبر

تعداد هسته را بر اساس تقاضا، با فضایی برای رشد، انتخاب کنید. کابل های ADSS از 4 تا 288 هسته در دسترس هستند. برای مسیرهای استاندارد مسافت طولانی، G.652D انتخاب معمولی است. برای خم ها و فضاهای تنگ، G.657A عملکرد خمشی بهتری ارائه می دهد.

نوع غلاف

هنگامی که کابل روی قطب های استاندارد مخابراتی که میدان الکتریکی کم است، از غلاف پلی اتیلن استفاده کنید. هنگامی که کابل در کنار خطوط برق با ولتاژ بالا و ولتاژ القایی بالا است، از یک غلاف AT استفاده کنید.

شرایط محیطی

دمای کار، قرار گرفتن در معرض UV و کیفیت هوا را بررسی کنید. برای مناطق ساحلی یا مناطق صنعتی، مواد غلاف باید توانایی مقابله با اسپری نمک یا قرار گرفتن در معرض مواد شیمیایی را داشته باشد.

متناسب با سخت افزار

ADSS فقط به اندازه سخت افزاری که آن را نگه می دارد قابل اعتماد است. مطمئن شوید که بن بست های از پیش ساخته شده، گیره های تعلیق و لرزشگیرها با قطر خارجی کابل و کشش نامی سازگار هستند.

یک رویکرد ساختاریافته به مشخصات، برنامه ریزی پروژه را ساده تر می کند. می توانید این را دنبال کنید راهنمای انتخاب نوع کابل فیبر نوری برای ایجاد یک برگه مشخصات که با محدودیت های مسیر شما مطابقت دارد.

ملاحظات نصب کابل ADSS

نصب کابل ADSS یک عملیات کشش کنترل شده است. کابل نباید از نظر مکانیکی آسیب ببیند و کشش نهایی باید با محاسبات شما مطابقت داشته باشد.

• کشش کشش: از کششی استفاده کنید که نیروی کشش را به مقاومت کششی نامی کابل محدود می کند. هرگز از حداکثر کشش مجاز تجاوز نکنید.
• شعاع خمش: حداقل شعاع خمش سازنده را دنبال کنید، معمولاً حدود 20 برابر قطر کابل در حین نصب و 10 تا 15 برابر زمانی که کابل در حالت استراحت است.
• سخت افزار: برای نقاط تنش، گیره‌های تعلیق در طول مسیر، و لرزشگیرها در مناطق با باد شدید، از بن‌بست‌های سیم از پیش ساخته شده استفاده کنید.
• ضد پیچش: از پیچ خوردن کابل در حین کشش جلوگیری کنید. پیچاندن می تواند به نخ آرامید آسیب برساند و رشته های الیاف را بشکند.
• فاصله و فاصله: جداسازی مناسب از هادی های برق و سایر کابل ها را طبق استانداردهای محلی برق حفظ کنید.
